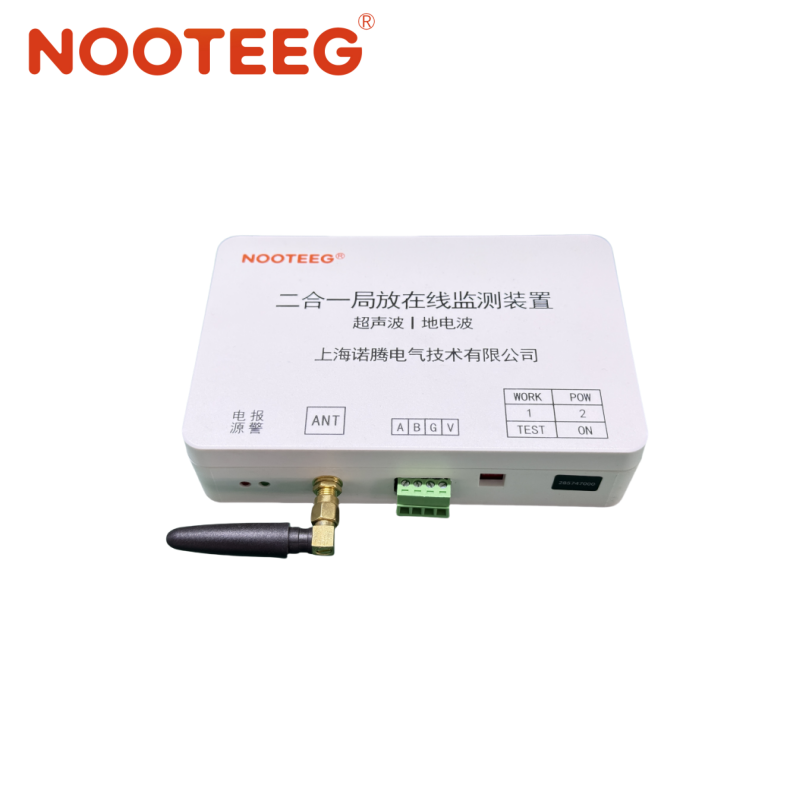

二合一局放在线监测装置
发布时间: 2022-06-13 09:57
产品型号：NT-800CD
产品简介：通过超声波&暂态地电波二合一检测方法对电气设备的局部放电进行监测，是提前发现电力设备潜伏性故障，最终实现故障预警，避免故障发生的有效措施之一。
局放传感器技术参数
超声波通道检测动态范围 | 0—48dBuV |
超声波通道检测频带 | 37KHz—43KHz |
超声波中心频率 | 40KHz |
超声波通道检测误差 | ±1dBuV |
地电波通道检测动态范围 | 0—60dBmV |
地电波通道检测频带 | 3MHz—100MHz |
地电波通道检测误差 | ±1dBmV |
通讯方式 | 同时支持/RS485/无线射频 |
电池寿命 | ≥5 年 |
安装方式 | 磁吸式 |
电源 | 直流 12V—24V 或电池供电 （可配置 AC/DC110~220V外置电源） |
工作温度 | -25℃ ~ +70℃ |
工作湿度 | ≤95% |
外形尺寸 | 140*90*35mm |
二合一局放支持电池供电同时支持电源供电，支持无线传输同时支持有线传输，无线传输和有线传输都支持 PRPS,PRPD 图谱功能 |
实时监测数据界面：查看实时监测数据
实时状态曲线图
实时局放 PRPS/PRPD 三维图谱
PRPD 谱图 | PRPS 谱图 |
 |  |
图谱上传方法 1 ：支持客户从二合一局放传感器端口采集 图谱上传方法 2 ：支持客户从二合一局放采集主机端口采集 |
