智慧电房一体化监测装置(九合一)
    发布时间: 2022-06-21 09:57

产品简介:此款综合在线监测系统是一款针对配电环境一体式综合在线监测而开发设计的。 综合在线监测主机目前支持无线调制模式有 GFSK 和 LORA,主板内可同时集成 2 个 接收模组,可外挂一个 USB 接收模组,系统功能强大,产品融合了无线测温传感器, 无线温湿度传感器,局放在线监测装置,水浸传感器,烟感传感器,温振智能传感器, SF6 气体监测传感器,倾角传感器及机械特性等九种数据监测于一体,解决了一个配 电环境内多种监测数据的融合问题,此设备上行链路协议支持 MODBUS-RTU,上行 硬件通信接口为 RS485。 目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行 业。

一、产品介绍

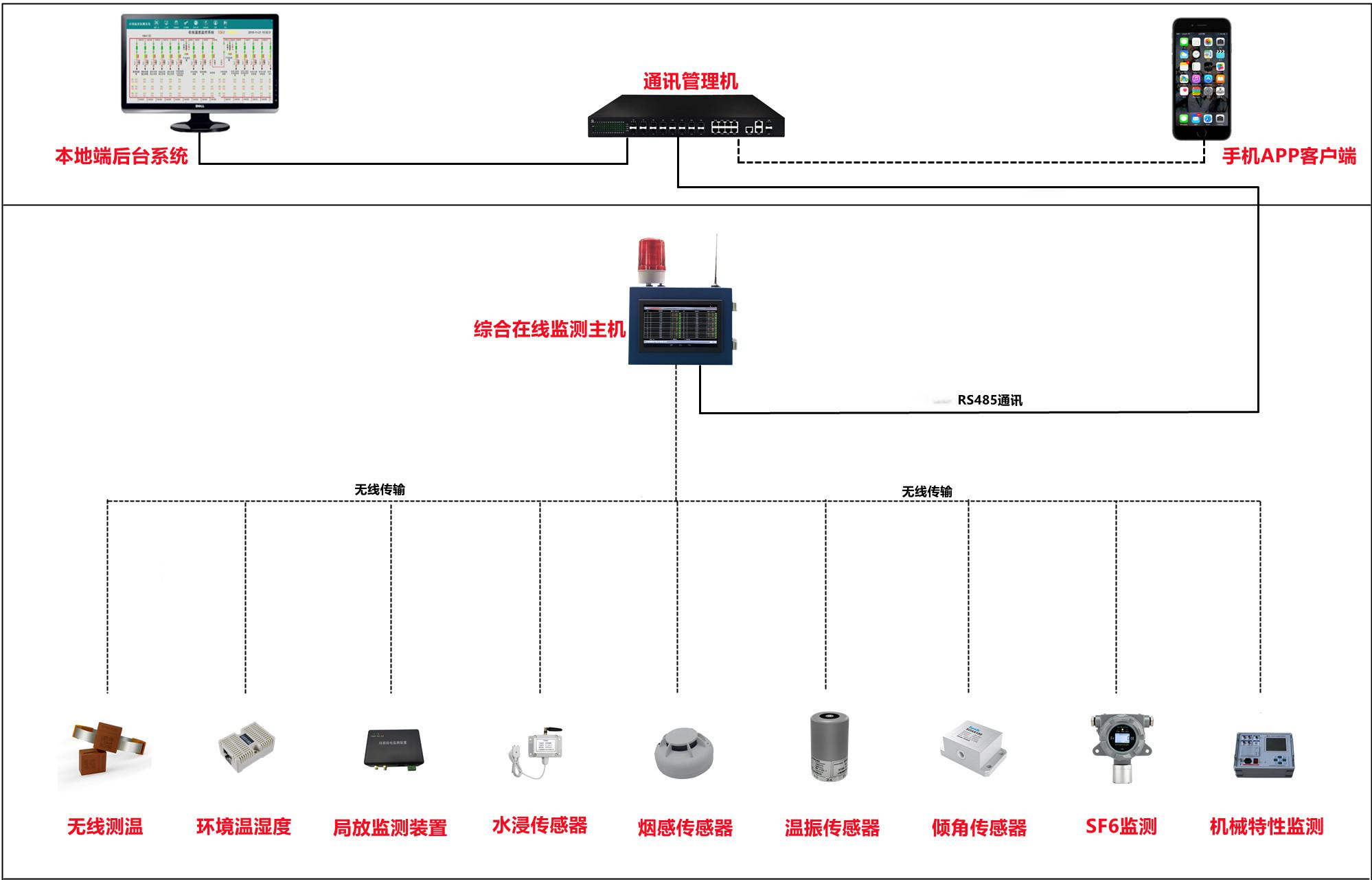

 此款综合在线监测系统是一款针对配电环境一体式综合在线监测而开发设计的。

   合在线监测主机目前支持无线调制模式有GFSK和LORA,主板内可同时集成 2 个

 接收模组,可外挂一个 USB 接收模组,系统功能强大,产品融合了无线测温传感器,无线温湿度传感器,

 局放在线监测装置,水浸传感器,烟感传感器,温振智能传感器,SF6 气体监测传感器,倾角传感器及机械特

 性等九种数据监测于一体,解决了一个配 电环境内多种监测数据的融合问题,此设备上行链路协议支持

 MODBUS-RTU,上行 硬件通信接口为RS485。





二、产品主要功能
















2.1 人性化配置

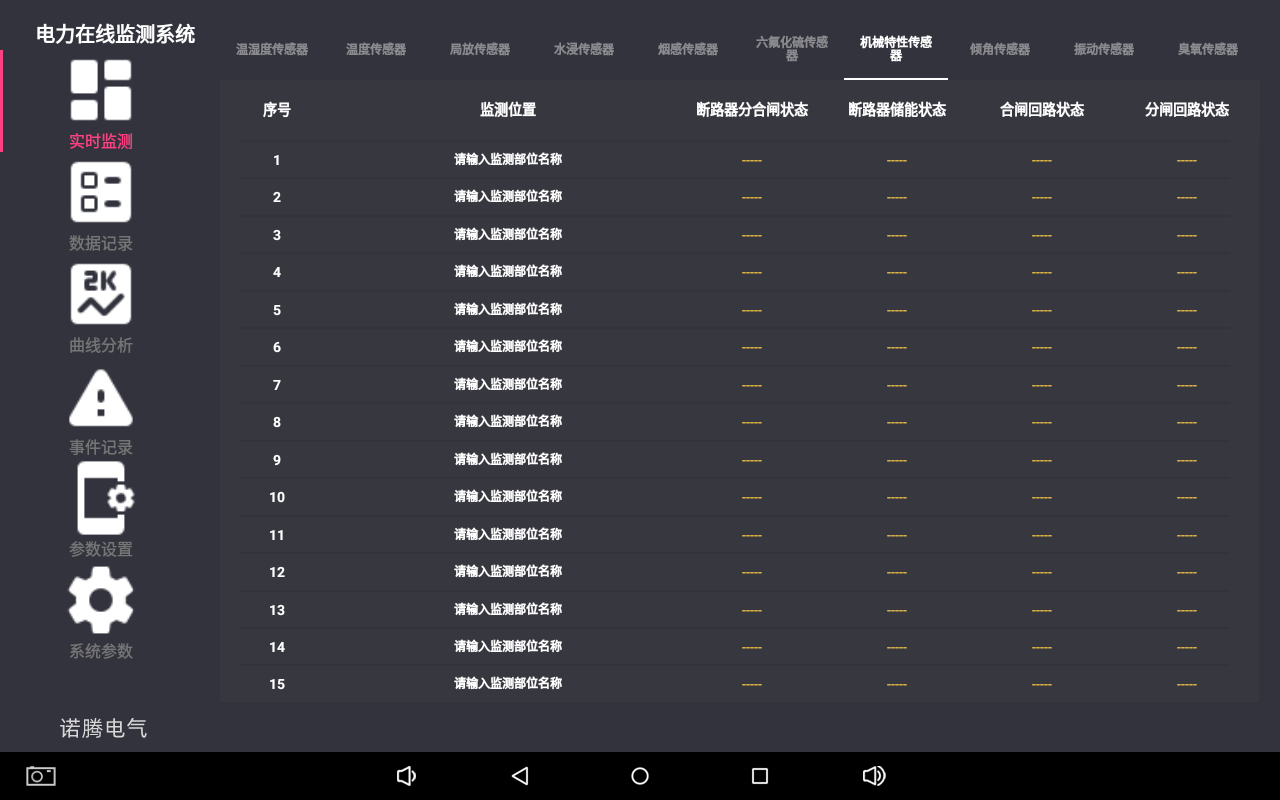

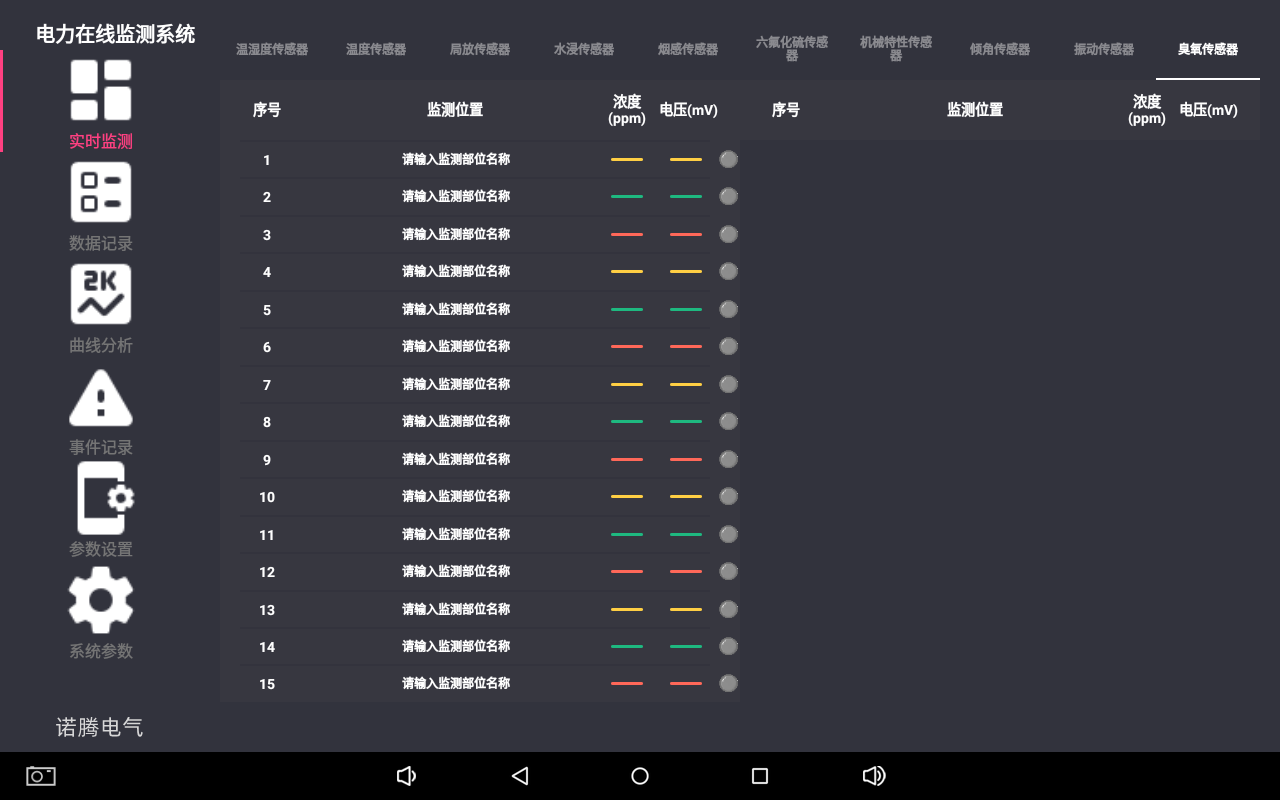

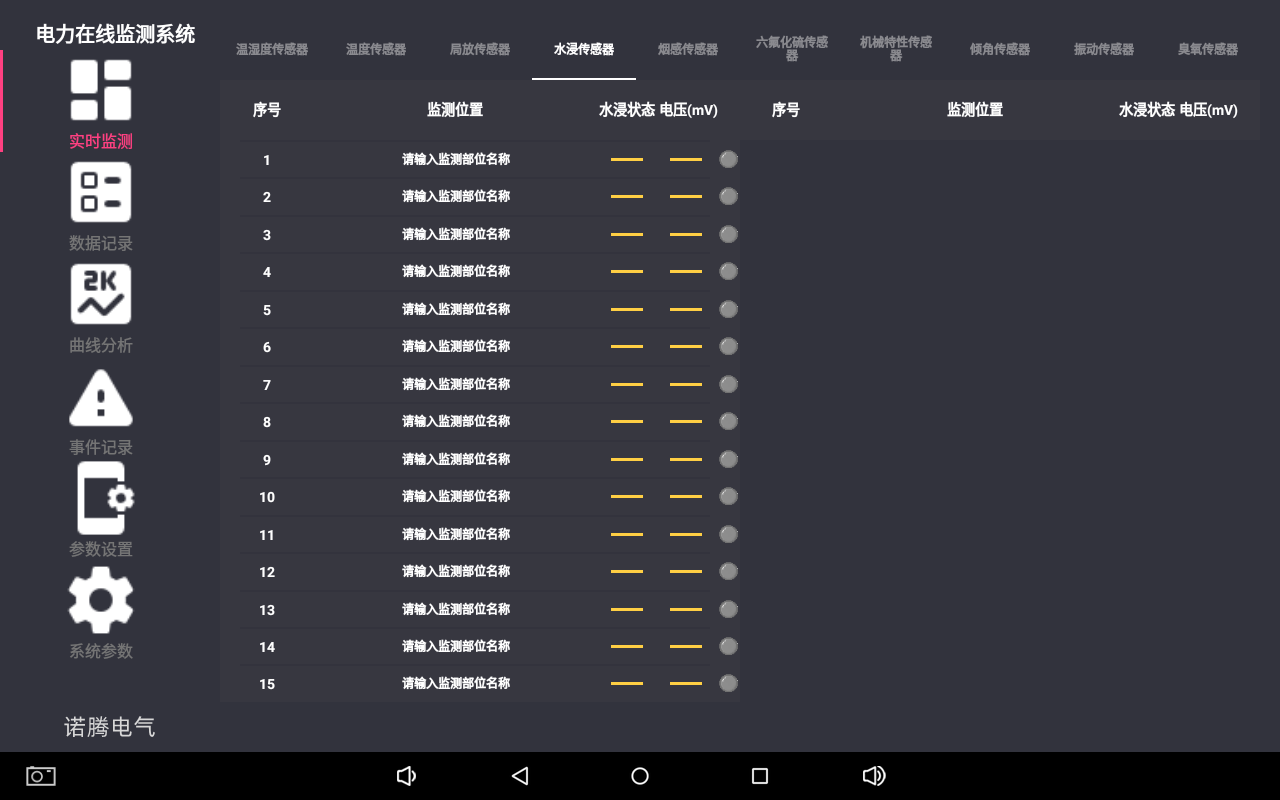

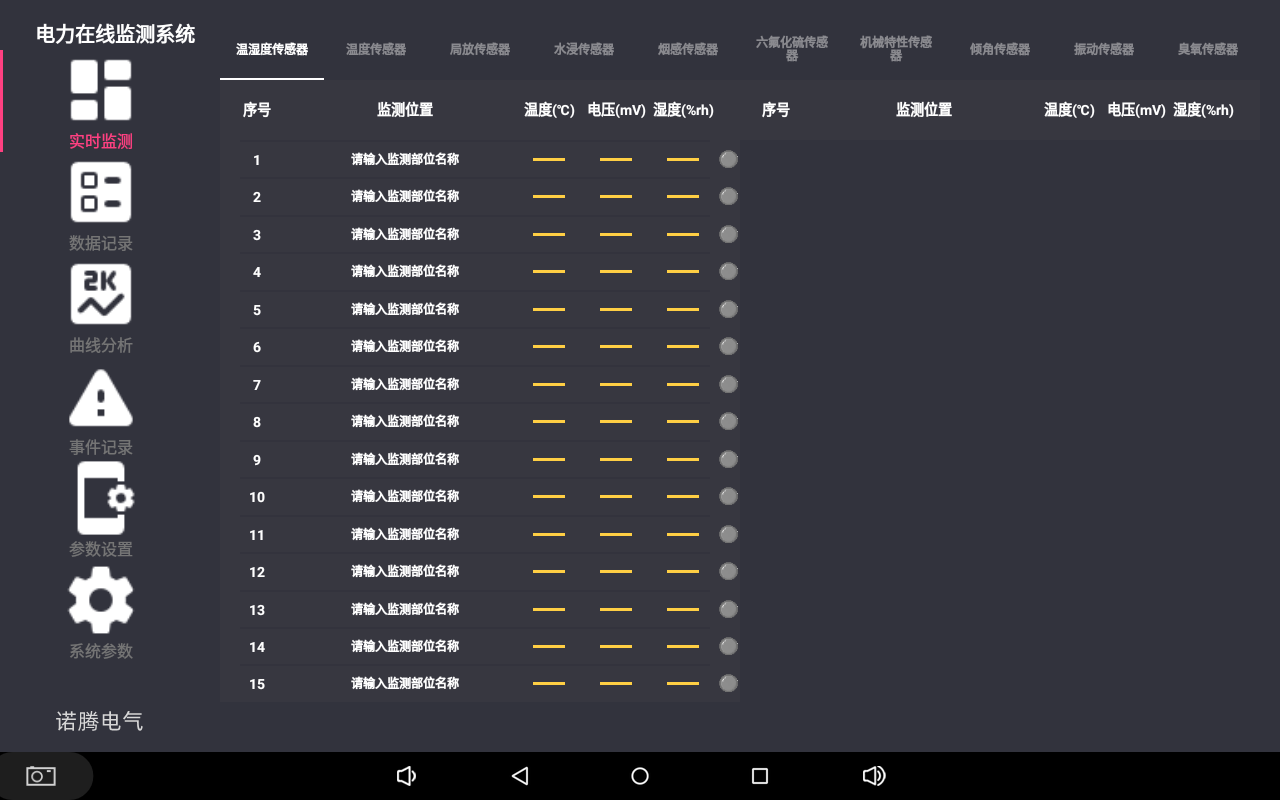

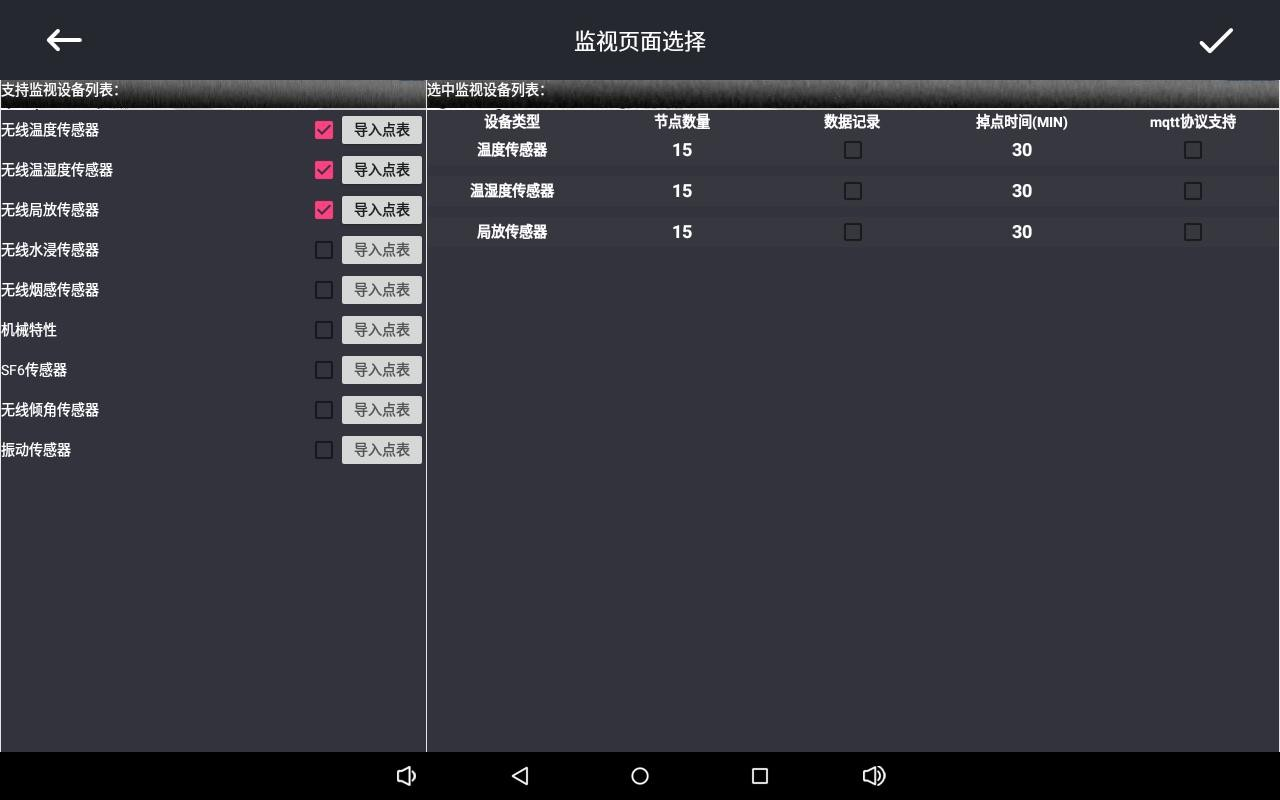

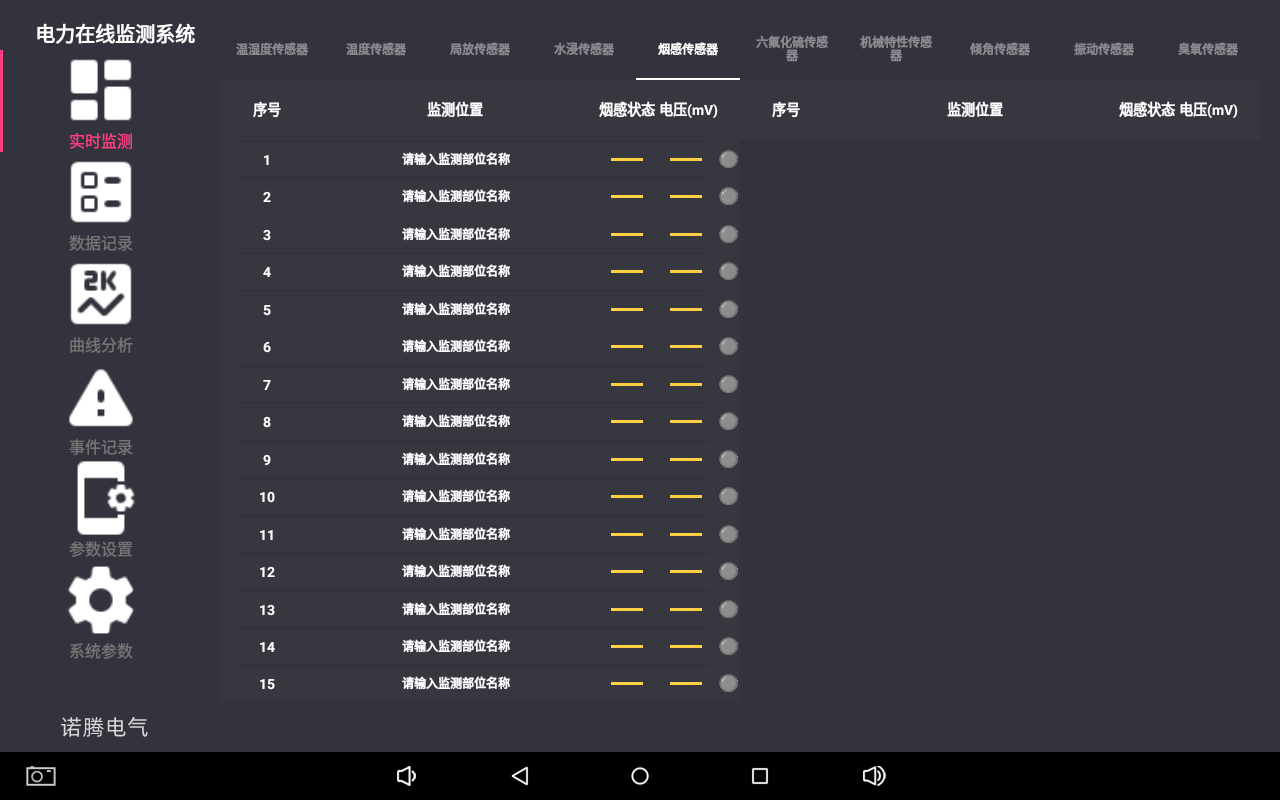

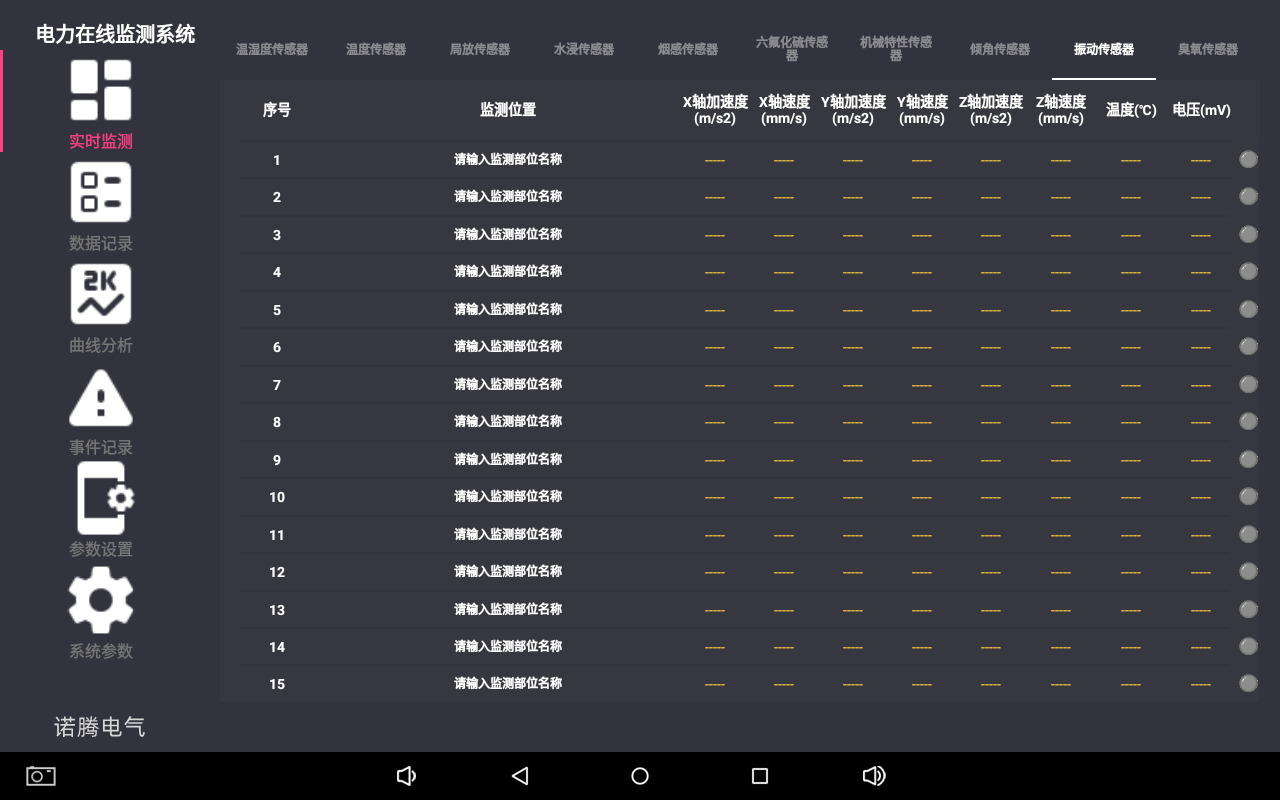

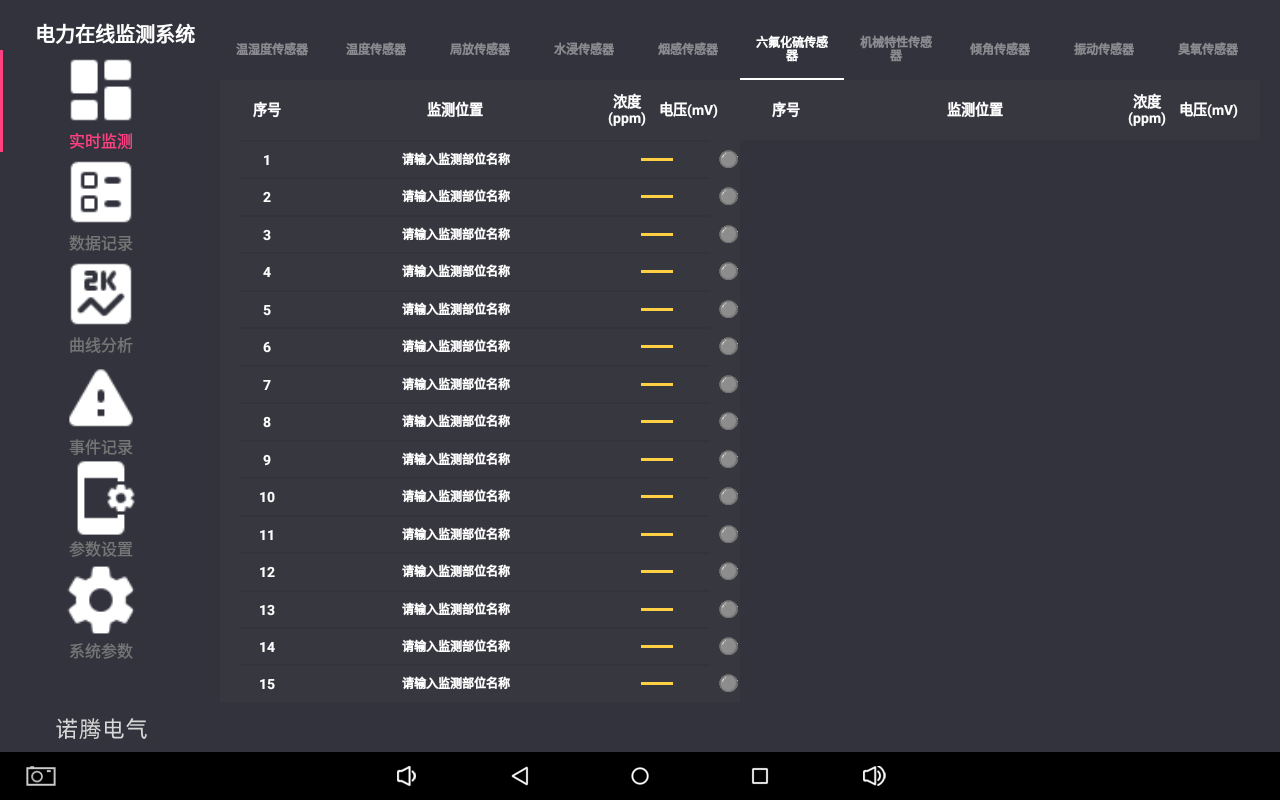

 综合在线监测主机可根据现场安装传感器的种类配置显示界面及内容

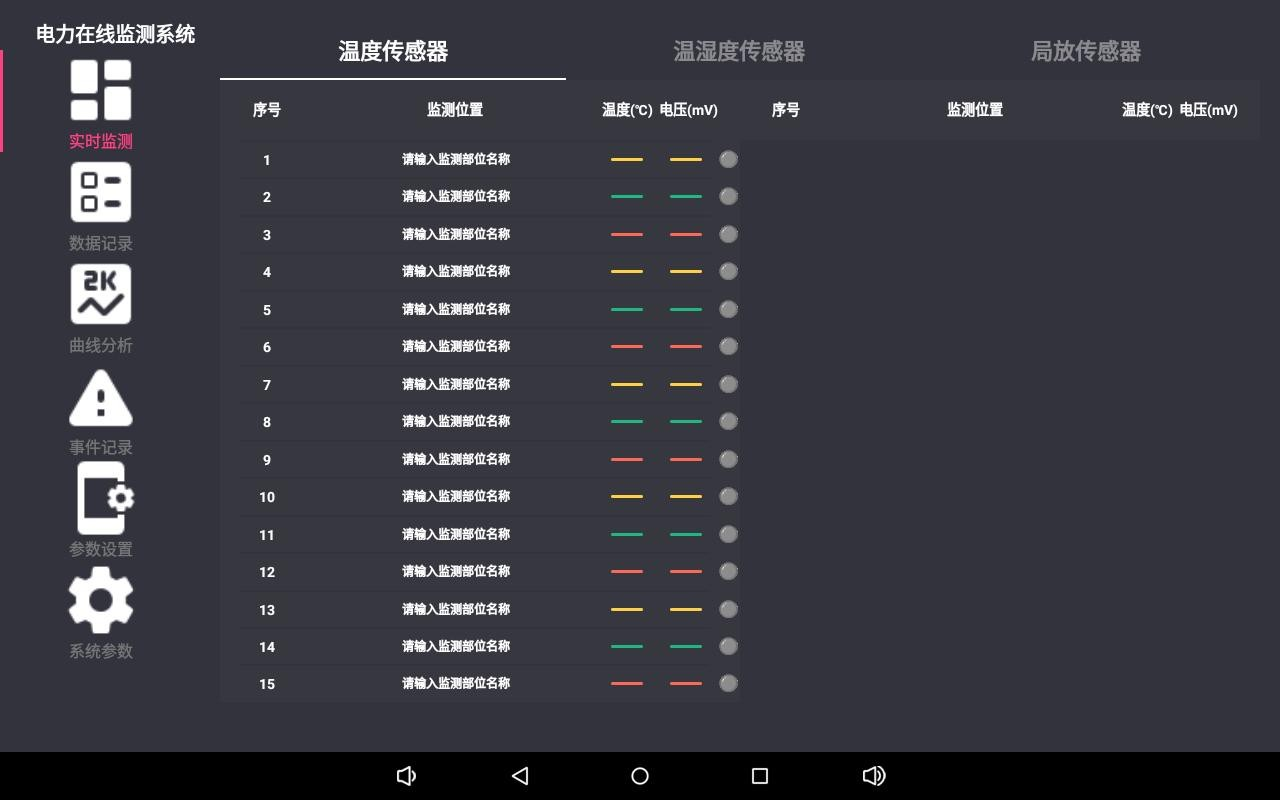

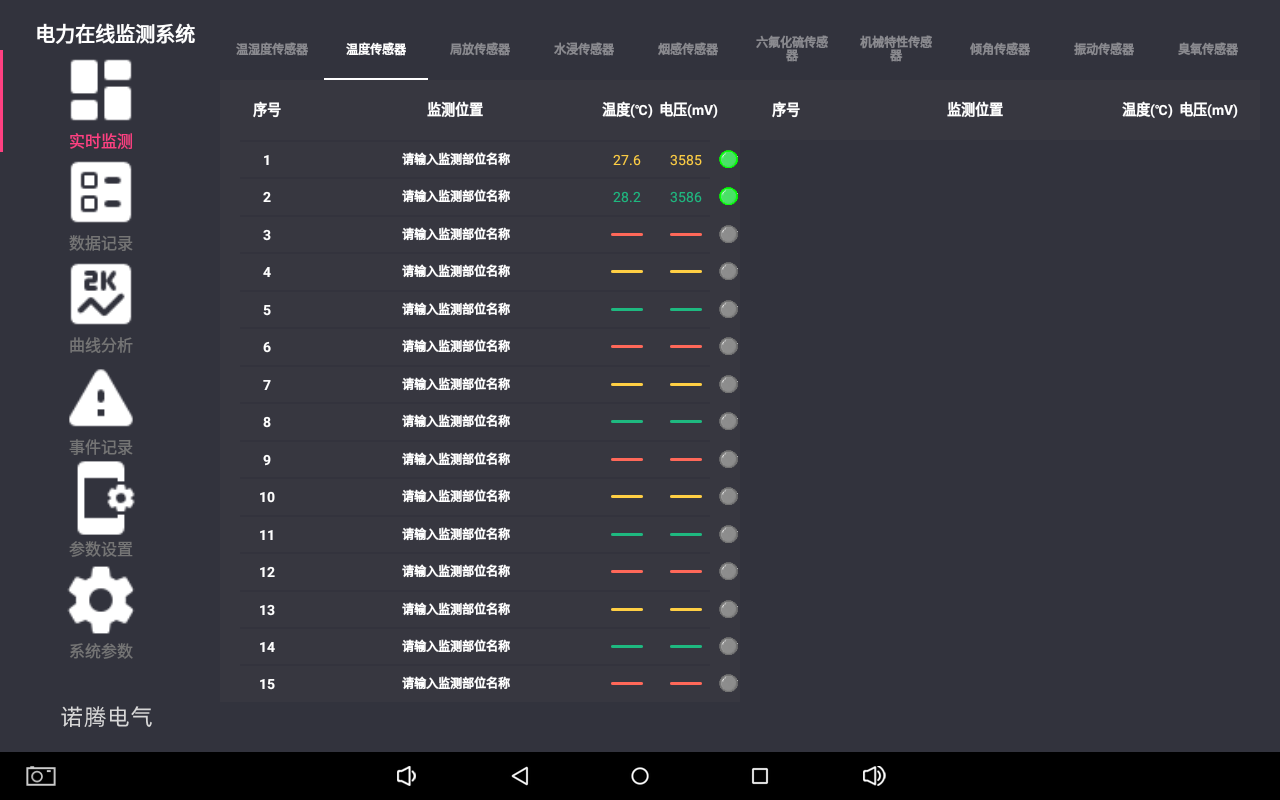

如图所示现场安装无线温度传感器、无线温湿度传感器、无线局放传感器三种 产品,施工人员可根据安装传感器的类别配置界面显




2.2、产品外形尺寸

2.3、安装方式



安装孔 ,一套共有四个固定孔,由以下螺丝固定

标准:固定孔背后 75*75,固定螺纹是 M4 标准安装方式:根据固定孔位置,放置固定螺纹即可。

选配:卡扣支架(含规格 M4*25 螺丝) 螺丝配件:3*5mm 银色圆头螺丝 4 个、4*6mm 黑色圆头镀锌螺丝 4 个

选配安装方式:屏安装面需要开孔,开孔略大于后罩尺寸 160*153mm,留好间 隙并预留避让天线座空间(天线长度 10mm)

安装时用螺丝刀拧紧螺丝,螺丝 顶到安装面,螺丝顶死即可。



三、传感器技术参数


传感器技术参数请参考传感器技术说明书



四、通讯规约


本规约为上位机与网关之间的通讯协议,在通讯接口,数据定义,交换方 式等方面作出了规定。

文中称上位机发给网关的报文为下行报文,上位机发给 网关的报文为上行报文。

可视化网关对应的无线或者有线传感器设备在文中称 为节点。


4.1 RS485 接口


通信协议采用 RS485 半双工串口总线主从方式进行通讯,平台作为客户端,

在线监测设备作为服务端,采用一问一答(请求/应答)的形式进行通讯。

波特率:9600,数据位:8,校验位:无,停止位:1
