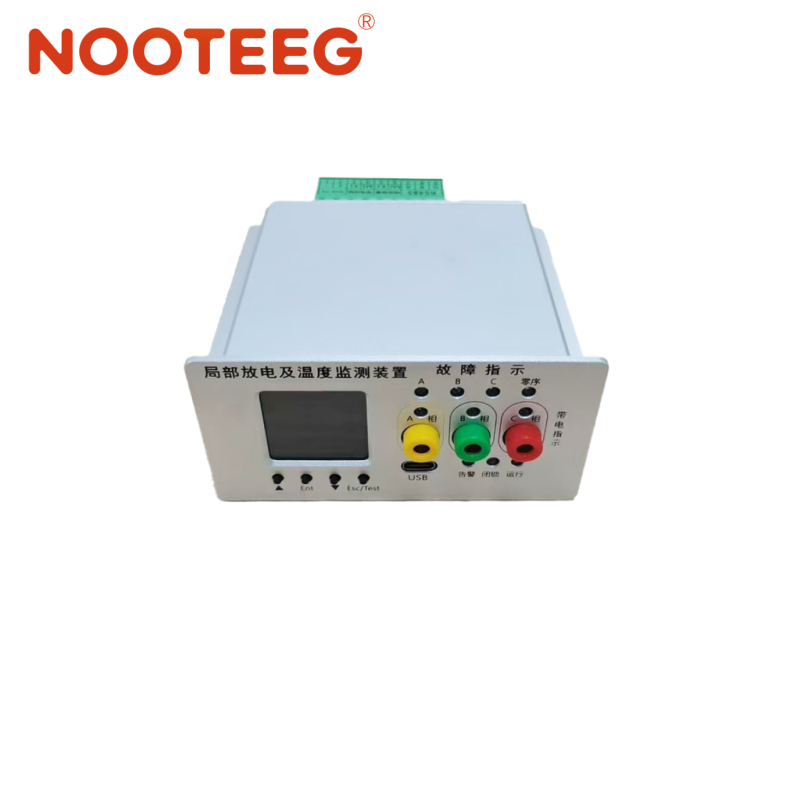

一、产品介绍

高压开关柜上普遍配置高压带电指示闭锁装置，用于指示ABC三相是否带电，一旦带电输出闭锁信号，使高压柜门因闭锁而无法打开。NT-800MC是利用取样电容从母线引入信号，通过检测该电压大小判断相应母线是否带电。当发生局放时，在发生局放附近母线会产生高频脉冲电压信号，高压取样电容器虽然容量很小，对于工频信号阻抗很大，而对于高频脉冲局放信号阻抗要小得多，辅以适当信号处理电路，就能粗略定量反映母线局放水平。

二、工作原理

如图是某一相信号处理流程框图，取样电容从母线引入信号，一路给带电指示闭锁电路，完成其固有功能，另一路进入高频局放检测模块，先经过输入保护电路，再进过多路选择，ABC三相通过多路选择电路分时处理，高通滤波抑制

工频及高次谐波后经过可变增益放大器，最后经过ADC转换成数字信号给CPU处理，完后各项参数提取和显示。

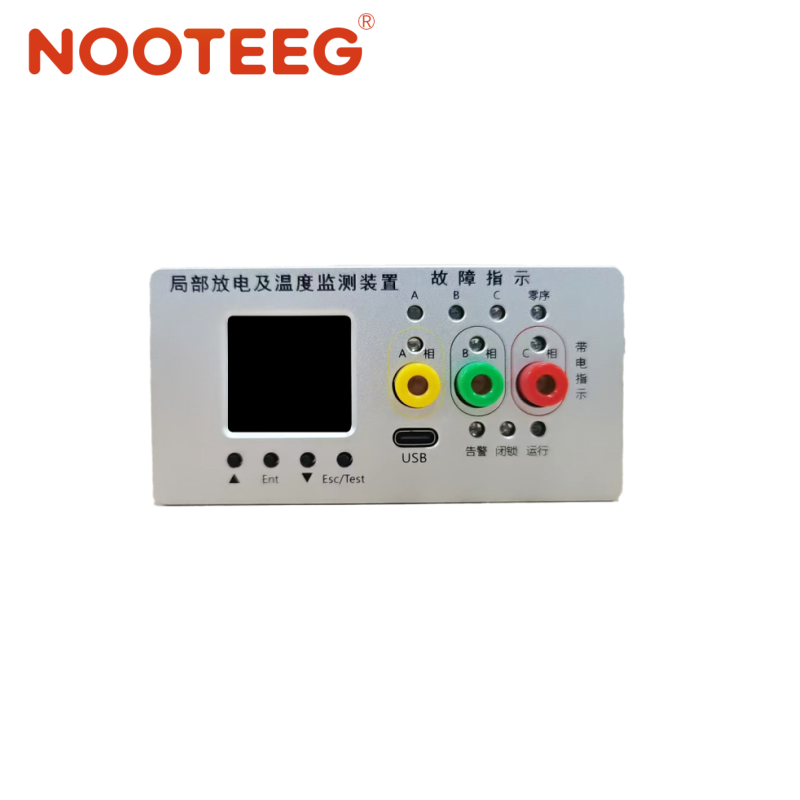

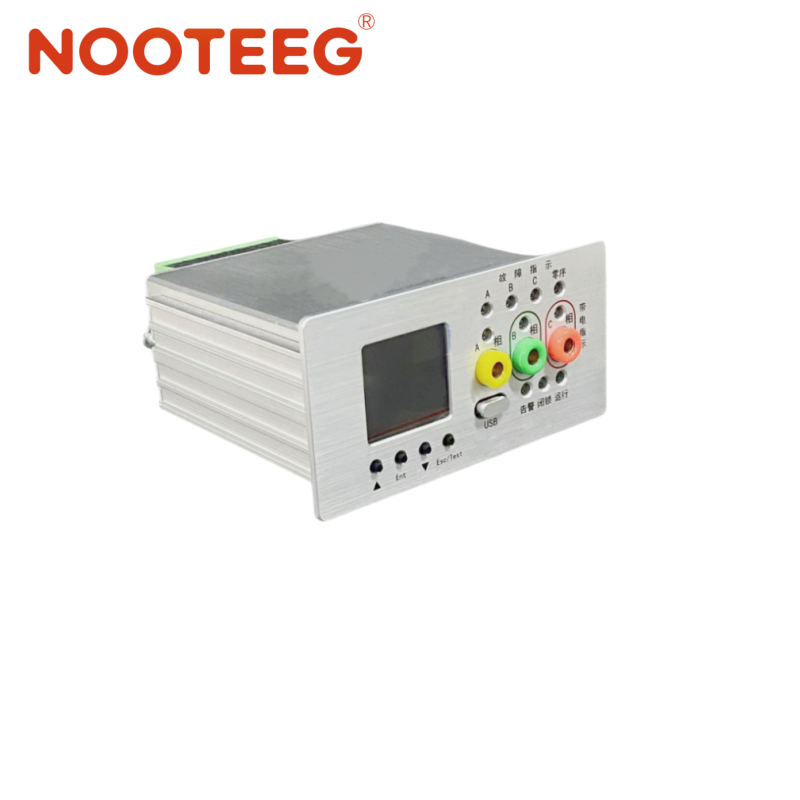

三、操控面板

    从左向右14~18依次为保护接地端，TTL232-RX，TTL232-TX，DC5V负极，DC5V正极。

从左向右1~13，依次是ABC三相高压传感器输入、接地、485接口A和B、报警干接点、

闭锁干接点、DC48输入正和负极、保护接地端。

四、功能描述

1.带电闭锁功能

装置带电，三相高压均失电，三相带电指示灯均灭，闭锁触点闭合；

装置带电，任一相高压带电，带电相指示灯亮，闭锁触点断开；

装置失电，任一相高压带电，带电相指示灯亮，闭锁触点断开；

装置失电，三相高压均失电，指示灯全灭，闭锁触点断开；

装置带电，按K1，无论三相高压是否带电，验电继电器合上，三相带电指示灯亮，LED第一行闭锁带锁，闭锁触点断开，延时5秒，退出验电状态。

2.高频局放功能

LED第一行最右侧数字是本机设备地址，用于485总线与上

位机通信设别。

第二行定时切换分别显示局放概率强度，平均强度，放电频度

概率强度是去除10%最大脉冲强度后的剩余最大脉冲强度；

平均强度是超过噪声电平所有脉冲强度的平均值；

放电频度是单位周期20ms内的所有超过噪声电平的脉冲数；

五、外形尺寸

                                                           面板开孔安装
